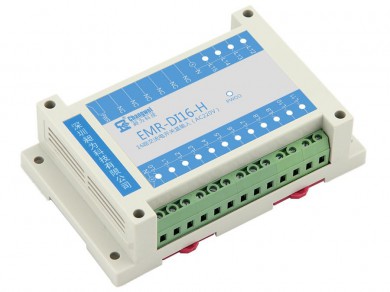

EMR-DI16-H
|
|
數字量輸入接口 （DI） |
通道數 |
16（系統隔離電壓2500V） |
|
輸入類型 |
交流電開關量信號 |
|
|
高電平(數字1) |
60VAC～275VAC，1.5mA（220VAC） |
|
|
低電平(數字0） |
≤30VAC |
|
|
輸入端耐沖擊電壓額定值 |
1.5kV |
|
|
串口通信參數 |
接口類型 |
RS485 |
|
波特率 |
1200～115200bps可設置，默認為9600bps |
|
|
數據位 |
8位 |
|
|
校驗位 |
奇校驗、偶校驗、無校驗（默認） |
|
|
停止位 |
1位（默認）、1.5（無校驗）、2位（無校驗） |
|
|
通訊協議 |
Modbus RTU |
|
|
地址范圍 |
1~254（同一總線上最多支持250個設備） |
|
|
串口保護 |
ESD保護 |
15KV |
|
隔離電壓 |
1500VDC |
|
|
浪涌保護 |
600W |
|
|
電源參數 |
電源規格 |
12～24V DC，無極性接入 |
|
功耗 |
<1.5W（24VDC：Imax=60mA） |
|
|
浪涌保護 |
600W |
|
|
電源過壓，過流 |
60V，800mA |
|
|
工作環境 |
工作溫度 |
-25～75℃ |
|
儲存溫度 |
- 40～125℃ |
|
|
相對濕度 |
5～95%RH，不凝露 |
|
|
其他 |
尺寸 |
145mm*90mm*40mm |
|
外殼材質 |
ABS工程塑料 |
|
|
安裝方式 |
標準DIN導軌安裝或螺絲安裝 |
|
|
保修 |
3年質保 |
性能測試
1 、命令響應測試
測試條件：命令使用功能碼02，一次讀取16個離散輸入寄存器狀態，1位停止位，無校驗。
響應時間定義：RS485開始接收數據到RS485發送數據完成的時間。
測試儀器：示波器
|
波特率 |
響應時間（mS） |
波特率 |
響應時間（mS） |
|
1200 |
152 |
2400 |
75 |
|
4800 |
36 |
9600 |
19 |
|
19200 |
9.5 |
38400 |
5 |
|
57600 |
3.5 |
115200 |
2 |
注意：以上時間僅為設備級延時，且以上數據不會向上偏差5% 。用戶的POLLING時間還必須要加上PC的軟件接收和發送指令的延時。所謂接收指令延時是指軟件API函數發送出數據包到RS485收發器向RS485總線發出數據的第一位的延時；所謂發送指令延時是指RS485收發器向PC機發出最后一位數據到API函數接收到完整數據包的延時。該時間與PC機軟件和RS485轉換器（串口轉換器或串口服務器）有關。
2、波特率與線長測試
在實驗室環境中，在使用超5類網線（單根線電阻118歐姆）的情況下，線長1200米，終端匹配電阻120歐姆，數據位8位，停止位1位，無校驗，通訊速率可達115200bps 。
