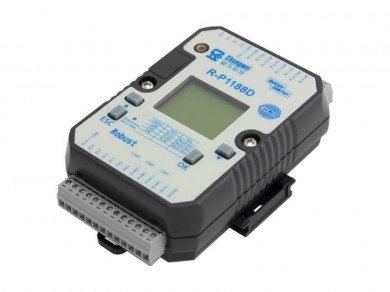

Function Block Diagram 及Ladder Diagram語言

功能方塊數量

1024

冗余備份（安全性主、副PLC替代）功能

數字輸入方塊數

256

支持開機屏幕畫面設定(108*64畫素)

數字輸出方塊數

128

一組RS-232及二組RS-485通訊端口

Flag 旗標

512

密碼保護、防盜拷保護

模擬輸入方塊數

64

36 組功能默認方塊, 仿真及實時監控功能

文本消息框數

16

最大支持1024組功能方塊數

模擬輸出方塊數

32

支持文本顯示(Text Panel)

Block names

256

Integrated data latch

模擬旗標

512

最高可支持超過10000點IO點數

位移寄存器

1

完全支持全系列MODBUS通訊協議

位移寄存器bits

16

免費的程序軟件“CHWIO Editor”+“CHWIO Utility”

Open connectors開接點

128

可于任何場所直接修改PLC上的參數，無需計算機

定時器/計數器

1024 / 1024

項目

Siemens LOGO! 0BA7

CHWIO R-P1189/P1189D

備注

程序語言

Ladder Diagram Function Block Diagram

Ladder Diagram Function Block Diagram

程序容量

400 Blocks

1024 Blocks

軟件

付費

免費

CHWIO 免費軟件不僅能支持模擬及在線監控功能，而且還提供類似SCADA功能，可以將PLC IO點的狀態記錄、分析

主機I/O 點數

8in/4out

8in/4out

R-P1189/P1189D可以支持2組不同的DI 或AI輸入電壓，彼此是互相獨立。且可支持四組不同 的DO輸出電壓，彼此亦為獨立。另四組AI 亦可當成DI使用

最大擴充I/O 點數

24 DI/8AI/16DO/2AO

10000點以上

CHWIO擁有全系列高性能、低單價之IO擴充模塊，可完全支持無線應用、DI/DO、AI/AO及PT100

無線WIFI 應用方案

YES

CHWIO 擁有高性能全系列之WIFI PLC、WIFI Converter及WIFI IO模塊。使用者可將WIFI系列產品搭配任一品牌工控產品

主機通訊端口

需另購?fù)ㄓ嵞K

RS-232*1 及RS-485*2

輸入頻率

1組5KHz的輸入接口

4組獨立的15KHz

輸入接口

R-P1189/P1189D DI1~DI4輸入接口各自擁有獨立的15KHz，并為15KHz除以4組(目前市面上許多知名品牌都是寫最大頻率，但要被所有輸入接口分享使用)

顯示屏幕

有

有

 R-P1189D支持開機屏幕畫面設定( 108* 64像素) ，而且擁有4.3 "英吋之ATP文本顯示器，即 插即用、無需任何繁鎖的復雜設定

主機功能按鍵

有

有

用戶可透過功能按鍵，在任何車間、場所直接修改PLC的設定參數，而不需再拆下PLC連接計算機重新設定

PLC 記憶卡

有

有

這個品項非常受系統整合商喜愛，他們?yōu)榭蛻袅可碛喿魉璩绦蛉缓髮⒊绦蛳螺d到 記憶卡里面。只有將記憶卡插在PLC上面， PLC才能運作，如果將記憶卡拔除就無法運作，這也保護了系統整合商的智能財產。 且我們獨家提供了記憶卡防拷、密碼保護

Redundant 功能

有

在一些安全性要求較高領域，PLC是不容許發生錯誤或停擺的。此功能讓用戶可以設定主(Master)PLC及備用(Slave)PLC，正常狀況下是主PLC在運作，當主PLC發生問題而無法運作時，備用PLC會立即取代主PLC 的工作；讓產線能繼續運轉，或避免其他意外造成系統停止運行

密碼保護及防盜拷功

有

有

抗噪聲等級

ESD:8kV Air Discharge

EFT: Power Line: 2kV

ESD:16kV Air Discharge

EFT: Power Line: 4kV

RTC Clock Accuracy

±2 s/day, typical backup time of a LOGO!

0BA7 is 20 days.

Real Time Clock adjust immediately. Battery for more than 2 years run-on after power-down

LOGO的電源只能保持RTC時間20天，超過這期限，將無法記憶PLC的時刻(有可能放個長假回來，數據已經流失)；而R-P1189/P1189D擁有二年以上的長效電池來記憶RTC數據，且擁有實時更新RTC時刻的功能

定時器方塊數

On-delay 8組/

Off-delay 12組/

Weekly timer 20組/

Yearly timer 12組，

以上 合計52組

1024組

計數器方塊數

28組

1024組

Digital Flags

27組

512組

Analog Flags

16組

512組

Open Connectors

64組

128組

開關量輸入接口（DI）

通道數

8

輸入類型

支持通斷信號與高低電平信號

輸入頻率

【前4路（DI0~DI3）支持高速開關量輸入】15kHz

【后4路（DI4~DI7）普通開關量輸入】共100Hz

通道隔離度

5000V DC

邏輯狀態1(高電平）

6V～30V DC

邏輯狀態0(低電平）

 ≤2V DC

開關量輸出接口（DO）

通道數

4

輸出類型

繼電器輸出（Power Relay）

通道隔離度

5000V DC

觸點容量

250VAC/5A（阻性負載峰值極限5A，感性負載峰值極限2A，建議不要超過250mA，否則會縮短繼電器壽命），30VDC/1A（建議不要超過250mA，否則會縮短繼電器壽命）

機械耐久性

10,000,000次@300次/分鐘

電耐久性

100,000次 @30次/分鐘

上電初始狀態

可設置

超時安全輸出

可設置

串口通信參數

接口類型及數目

2個RS485，1個RS232，每個串口都設置作為主站或從站

波特率

1200～115200bps

數據位

8

校驗位

None（默認），Odd，Even

停止位

1，2

通訊協議

Modbus RTU（默認），Modbus ASCII

地址范圍

1-255；默認為1

過流過壓保護

±60V DC，0.17A

電源參數

電源規格

10～30V DC ，反接保護

功耗

2.26W（24V DC）

過流過壓保護

±36V DC，1.1A

抗干擾、抗靜電、防雷保護

ESD

16kV Air Discharge

EFT

Power Line：4kV

防雷保護級別

IEC 1000-4-5，Level 4：4.0 kV

工作環境

工作溫度

-20℃～+75℃

儲存溫度

- 25℃～+80℃

相對濕度

10～90%RH，不凝露

其他

顯示屏/ 指示燈

液晶顯示屏

雙看門狗計時器

System m & Comm.

斷電保存功能

＞2年

尺寸

118 mm x 76.5 mm x 38.5 mm

外殼材質

ABS工程塑料

安裝方式

標準DIN導軌安裝

保修

1年質保
