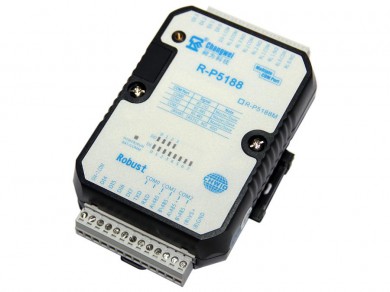

R-P5188
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
開關量輸入接口 （DI） |
通道數 |
8（DI0~DI7） |
||
|
輸入類型 |
前4路高速開關量輸入（支持通斷信號與高低電平信號） |
|||
|
輸入頻率 |
250kHz（總共1000kHz） |
|||
|
通道隔離度 |
5000V DC |
|||
|
邏輯狀態1(高電平） |
6V～30V DC |
|||
|
邏輯狀態0(低電平） |
≤2V DC |
|||
|
開關量輸出接口 （DO） |
通道數 |
4 |
||
|
輸出類型 |
繼電器輸出（Power Relay） |
|||
|
通道隔離度 |
5000V DC |
|||
|
觸點容量 |
250VAC/5A（阻性負載峰值極限5A，感性負載峰值極限2A，建議不要超過250mA，否則會縮短繼電器壽命），30VDC/1A（建議不要超過250mA，否則會縮短繼電器壽命） |
|||
|
機械耐久性 |
10,000,000次@300次/分鐘 |
|||
|
電耐久性 |
100,000次 @30次/分鐘 |
|||
|
上電初始狀態 |
可設置 |
|||
|
超時安全輸出 |
可設置 |
|||
|
輸出切換速度 |
30Hz |
|||
|
串口通信參數 |
接口類型及數目 |
2個RS485，1個RS232，每個串口都設置作為主站或從站 |
||
|
波特率 |
1200～921600bps |
|||
|
數據位 |
8 |
|||
|
校驗位 |
None（默認），Odd，Even |
|||
|
停止位 |
1，2 |
|||
|
通訊協議 |
Modbus RTU（默認），Modbus ASCII ，任意格式（自定義） |
|||
|
地址范圍 |
1-255；默認為1 |
|||
|
過流過壓保護 |
±60V DC，0.17A |
|||
|
電源參數 |
電源規格 |
10～30V DC ，反接保護 |
||
|
功耗 |
< 2.88W（24V DC） |
|||
|
過流過壓保護 |
±36V DC，1.1A |
|||
|
抗干擾、抗靜電、 防雷保護 |
ESD |
16kV Air Discharge |
||
|
EFT |
Power Line：4kV |
|||
|
防雷保護級別 |
IEC 1000-4-5，Level 4：4.0 kV |
|||
|
工作環境 |
工作溫度 |
-20℃～+75℃ |
相對濕度 |
10～90%RH，不凝露 |
|
儲存溫度 |
- 25℃～+80℃ |
|||
|
其他 |
顯示屏/ 指示燈 |
液晶顯示屏 |
||
|
雙看門狗計時器 |
System m & Comm. |
|||
|
斷電保存功能 |
＞2年 |
|||
|
尺寸 |
118 mm x 76.5 mm x 38.5 mm |
|||
|
外殼材質 |
ABS工程塑料 |
|||
|
安裝方式 |
標準DIN導軌安裝 |
|||
|
防護等級 |
IP20 |
|||
|
保修 |
1年質保 |
|||
|
項目 |
Siemens LOGO! 0BA7 |
CHWIO R-P1189/P1189D |
備注 |
|
程序語言 |
Ladder Diagram Function Block Diagram |
Ladder Diagram Function Block Diagram |
|
|
程序容量 |
400 Blocks |
1024 Blocks |
|
|
軟件 |
付費 |
免費 |
CHWIO 免費軟件不僅能支持模擬及在線監控功能，而且還提供類似SCADA功能，可以將PLC IO點的狀態記錄、分析 |
|
主機I/O 點數 |
8in/4out |
8in/4out |
R-P1189/P1189D可以支持2組不同的DI 或AI輸入電壓，彼此是互相獨立。且可支持四組不同 的DO輸出電壓，彼此亦為獨立。另四組AI 亦可當成DI使用 |
|
最大擴充I/O 點數 |
24 DI/8AI/16DO/2AO |
10000點以上 |
CHWIO擁有全系列高性能、低單價之IO擴充模塊，可完全支持無線應用、DI/DO、AI/AO及PT100 |
|
無線WIFI 應用方案 |
|
YES |
CHWIO 擁有高性能全系列之WIFI PLC、WIFI Converter及WIFI IO模塊。使用者可將WIFI系列產品搭配任一品牌工控產品 |
|
主機通訊端口 |
需另購通訊模塊 |
RS-232*1 及RS-485*2 |
|
|
輸入頻率 |
1組5KHz的輸入接口 |
4組獨立的15KHz 輸入接口 |
R-P1189/P1189D DI1~DI4輸入接口各自擁有獨立的15KHz，并為15KHz除以4組(目前市面上許多知名品牌都是寫最大頻率，但要被所有輸入接口分享使用) |
|
顯示屏幕 |
有 |
有 |
R-P1189D支持開機屏幕畫面設定( 108* 64像素) ，而且擁有4.3 "英吋之ATP文本顯示器，即 插即用、無需任何繁鎖的復雜設定 |
|
主機功能按鍵 |
有 |
有 |
用戶可透過功能按鍵，在任何車間、場所直接修改PLC的設定參數，而不需再拆下PLC連接計算機重新設定 |
|
PLC 記憶卡 |
有 |
有 |
這個品項非常受系統整合商喜愛，他們?yōu)榭蛻袅可碛喿魉璩绦蛉缓髮⒊绦蛳螺d到 記憶卡里面。只有將記憶卡插在PLC上面， PLC才能運作，如果將記憶卡拔除就無法運作，這也保護了系統整合商的智能財產。 且我們獨家提供了記憶卡防拷、密碼保護 |
|
Redundant 功能 |
|
有 |
在一些安全性要求較高領域，PLC是不容許發生錯誤或停擺的。此功能讓用戶可以設定主(Master)PLC及備用(Slave)PLC，正常狀況下是主PLC在運作，當主PLC發生問題而無法運作時，備用PLC會立即取代主PLC 的工作；讓產線能繼續運轉，或避免其他意外造成系統停止運行 |
|
密碼保護及防盜拷功 |
有 |
有 |
|
|
抗噪聲等級 |
ESD:8kV Air Discharge EFT: Power Line: 2kV |
ESD:16kV Air Discharge EFT: Power Line: 4kV |
|
|
RTC Clock Accuracy |
±2 s/day, typical backup time of a LOGO! 0BA7 is 20 days. |
Real Time Clock adjust immediately. Battery for more than 2 years run-on after power-down |
LOGO的電源只能保持RTC時間20天，超過這期限，將無法記憶PLC的時刻(有可能放個長假回來，數據已經流失)；而R-P1189/P1189D擁有二年以上的長效電池來記憶RTC數據，且擁有實時更新RTC時刻的功能 |
|
定時器方塊數 |
On-delay 8組/ Off-delay 12組/ Weekly timer 20組/ Yearly timer 12組， 以上 合計52組 |
1024組 |
|
|
計數器方塊數 |
28組 |
1024組 |
|
|
Digital Flags |
27組 |
512組 |
|
|
Analog Flags |
16組 |
512組 |
|
|
Open Connectors |
64組 |
128組 |
|
