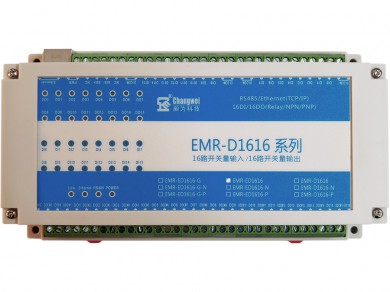

EMR-ED1616
|
|
數字量 輸入接口 （DI） |
通道數 |
16（系統隔離電壓1500VDC） |
|
輸入類型 |
開關觸點信號或電平信號 |
|
|
高電平(數字1) |
3.5VDC～80VDC |
|
|
低電平(數字0） |
≤1 VDC |
|
|
過壓/過流保護 |
DC80V / 5mA |
|
|
ESD保護 |
15kV |
|
|
浪涌保護 |
600W |
|
|
DI計數器占空比 |
12V：1kHz：45%~65%；500Hz：30%~70% |
|
|
數字量 輸出接口 （DO） |
通道數 |
16（系統隔離電壓1500VDC） |
|
輸出類型 |
繼電器輸出：可設置常開或常閉，默認常開型（A型） |
|
|
觸點容量 |
阻性負載：2A/24VDC,1A/120VAC,500mA/240VAC |
|
|
感性負載：250mA/240VAC |
||
|
最小負載：1mA/5VDC |
||
|
動作時間 |
＜10ms |
|
|
釋放時間 |
＜10ms |
|
|
機械耐久性 |
10,000,000次@300次/分鐘 |
|
|
電耐久性 |
100,000次@30次/分鐘 |
|
|
接觸電阻 |
0.1Ω（DC6V/1A） |
|
|
網絡 通信參數 |
接口類型 |
RJ45 以太網口 |
|
速率 |
10/100M自適應 |
|
|
通信協議 |
Modbus TCP |
|
|
嵌入?yún)f(xié)議 |
ARP，ICMP，IP，TCP，UDP，DHCP，DNS |
|
|
設置方式 |
設置程序 |
|
|
EMR-ED1616-G的 RS485串口通信參數 |
接口類型 |
RS485 |
|
波特率 |
1200～115200bps可設置，默認為9600bps |
|
|
數據位 |
8位 |
|
|
校驗位 |
奇校驗、偶校驗、無校驗（默認） |
|
|
停止位 |
1位（默認）、1.5（無校驗）、2位（無校驗） |
|
|
通訊協議 |
Modbus RTU |
|
|
地址范圍 |
1~254（同一總線上最多支持250個設備） |
|
|
網口/RS485 通訊保護 |
ESD保護 |
15KV |
|
隔離電壓 |
1500VDC |
|
|
浪涌保護 |
600W |
|
|
電源參數 |
電源規格 |
12～24V DC，無極性接入 |
|
功耗 |
<10W（24VDC：Imax=400mA，所有繼電器動作） |
|
|
浪涌保護 |
800W |
|
|
電源過壓，過流 |
60V，800mA |
|
|
工作環境 |
工作溫度 |
-25～75℃ |
|
儲存溫度 |
- 40～125℃ |
|
|
相對濕度 |
5～95%RH，不凝露 |
|
|
其他 |
尺寸 |
200mm*114mm*59.1mm |
|
外殼材質 |
ABS工程塑料 |
|
|
安裝方式 |
標準DIN導軌安裝或螺絲安裝 |
|
|
保修 |
3年質保 |
支持的MODBUS TCP連接數量，如下表所示：
|
|
自動獲取IP地址 |
固定IP地址 |
|
使能主動上傳 |
5個 |
6個 |
|
禁止主動上傳 |
6個 |
7個 |
