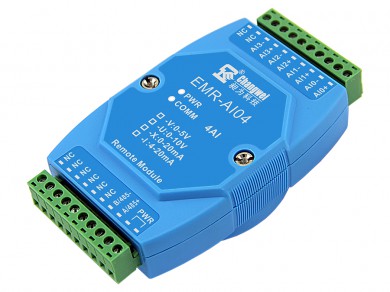

EMR-AI04系列
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
模擬量輸入接口 （AI） |
分支型號 |
EMR-AI04-V |
EMR-AI04-U |
EMR-AI04-I |
EMR-AI04-X |
|
輸入范圍 |
0-5V |
0-10V |
4-20mA |
0-20mA |
|
|
通道數 |
4（系統隔離電壓2500VDC） |
||||
|
輸入阻抗① |
1M Ω |
20k Ω |
≤240Ω（可變阻抗技術） Ω |
||
|
輸入保護 |
60VDC |
——② |
|||
|
ADC分辨率 |
12位 |
||||
|
采樣精度 |
0.2%（25℃，滿量程） |
||||
|
溫度漂移 |
小于50ppm/℃ |
||||
|
寄存器刷新頻率 |
100Hz/通道（采樣頻率1000Hz/通道） |
||||
|
串口通信參數 |
接口類型 |
RS485 |
|||
|
波特率 |
1200～115200bps可設置，默認為9600bps |
||||
|
數據位 |
8位 |
||||
|
校驗位 |
奇校驗、偶校驗、無校驗（默認） |
||||
|
停止位 |
1位（默認）、1.5（無校驗）、2位（無校驗） |
||||
|
通訊協議 |
Modbus RTU |
||||
|
地址范圍 |
1~254（同一總線上最多支持250個設備） |
||||
|
串口保護 |
ESD保護 |
15KV |
|||
|
隔離電壓 |
2500VDC |
||||
|
浪涌保護 |
800W |
||||
|
電源參數 |
電源規格 |
12～24V DC，無極性接入 |
|||
|
功耗 |
<2.0W（24VDC：Imax=80mA） |
||||
|
浪涌保護 |
800W |
||||
|
電源過壓、過流 |
60V，800mA |
||||
|
工作環境 |
工作溫度 |
-25～75℃ |
|||
|
儲存溫度 |
- 40～125℃ |
||||
|
相對濕度 |
5～95%RH，不凝露 |
||||
|
其他 |
尺寸 |
124.5mm*72mm*43.5mm（含端子和卡槽板） |
|||
|
外殼材質 |
ABS工程塑料 |
||||
|
安裝方式 |
標準DIN導軌安裝或螺絲安裝 |
||||
|
保修 |
3年質保 |
||||
注①：由于本產品采用了有源輸入阻抗技術，在斷電時使用萬用表來測試電壓輸入型模塊輸入阻抗的方式是錯誤的，測量輸入阻抗的正確方式為將被測量的信號源串聯一個500K左右的電阻再連接在本設備上，上電后測試被串聯的電阻的兩端電壓，根據歐姆定律，即可測得輸入阻抗。
注②：對于電流型輸入設備，請勿在模擬輸入端（AI+、AI-）接入大于40mA的電流源，也不要直接在AI+、AI-上并入大于10V電壓源，因?yàn)檫@會使設備精度變差，甚至造成設備損壞。性能測試
1 、命令響應測試
測試條件：命令使用功能碼03，一次讀取24個寄存器狀態，1位停止位，無校驗。
響應時間定義：RS485開始接收數據到RS485發送數據完成的時間。
測試儀器：示波器
|
波特率 |
響應時間（mS） |
波特率 |
響應時間（mS） |
|
1200 |
578 |
2400 |
292 |
|
4800 |
148 |
9600 |
76 |
|
19200 |
41 |
38400 |
23 |
|
57600 |
13 |
115200 |
8 |
注意：以上時間僅為設備級延時，且以上數據不會向上偏差5% 。用戶的POLLING時間還必須要加上PC的軟件接收和發送指令的延時。所謂接收指令延時是指軟件API函數發送出數據包到RS485收發器向RS485總線發出數據的第一位的延時；所謂發送指令延時是指RS485收發器向PC機發出最后一位數據到API函數接收到完整數據包的延時。該時間與PC機軟件和RS485轉換器（串口轉換器或串口服務器）有關。
2、波特率與線長測試
在實驗室環境中，在使用超5類網線（單根線電阻118歐姆）的情況下，線長1200米，終端匹配電阻120歐姆，數據位8位，停止位1位，無校驗，通訊速率可達115200bps 。
