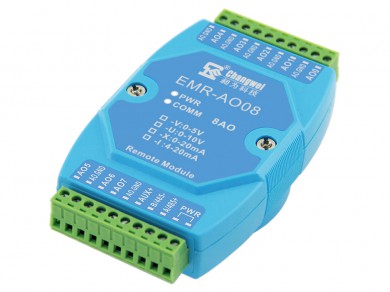

EMR-AO08系列
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
模擬量 輸出接口 （AO） |
分支型號 |
EMR-AO08-V |
EMR-AO08-U |
EMR-AO08-I |
EMR-AO08-X |
|
輸出范圍 |
0-5V |
0-10V |
4-20mA |
0-20mA |
|
|
通道數 |
8（系統隔離電壓1500VDC） |
||||
|
輸出負載 |
≤50mA |
<510 Ω（輔助電源15V） |
|||
|
DAC分辨率 |
12位 |
||||
|
輸出誤差 |
0.2%（25℃，滿量程） |
||||
|
溫度漂移 |
小于50ppm/℃ |
||||
|
串口通信參數 |
接口類型 |
RS485 |
|||
|
波特率 |
1200～115200bps可設置，默認為9600bps |
||||
|
數據位 |
8位 |
||||
|
校驗位 |
奇校驗、偶校驗、無校驗（默認） |
||||
|
停止位 |
1位（默認）、1.5（無校驗）、2位（無校驗） |
||||
|
通訊協議 |
Modbus RTU |
||||
|
地址范圍 |
1~254（同一總線上可支持多達250個設備） |
||||
|
串口保護 |
ESD保護 |
15KV |
|||
|
隔離電壓 |
1500VDC |
||||
|
浪涌保護 |
600W |
||||
|
電源參數 |
電源規格 |
主電源輸入電壓 |
12～24V DC，無極性接入 |
||
|
輔助電源輸入電壓 |
15~28VDC ①，反接保護 |
||||
|
功耗 |
主電源 |
<4.5W（24VDC：Imax=60mA） |
|||
|
輔助電源 |
由所有AO輸出電流決定，Imax=170mA |
||||
|
電源過壓、過流 |
主電源防護 |
60V，800mA |
|||
|
輔助電源防護 |
30V，200mA |
||||
|
浪涌保護 |
600W |
||||
|
工作環境 |
工作溫度 |
-25℃～75℃ |
|||
|
儲存溫度 |
- 40℃～125℃ |
||||
|
相對濕度 |
5～95%RH，不凝露 |
||||
|
其他 |
尺寸 |
124.5mm*72.0mm*43.5mm（含端子和卡槽板） |
|||
|
外殼材質 |
ABS工程塑料 |
||||
|
安裝方式 |
標準DIN導軌安裝或螺絲安裝 |
||||
|
保修 |
3年質保 |
||||
注①：需使用AO輸出時，應外加輔助電源供電，以增強AO輸出的負載能力，且建議輔助電源與主電源使用不同電源供電，以實現電源隔離效果。
輔助電源的選擇當輸出類型為電流型（EMR-AO08-I，EMR-AO08-X）的輔助電源選擇：
與輸出負載有關系，如下表：
|
輸出負載 |
輔助電源選擇 |
|
小于120歐姆 |
9V@200mA |
|
小于250歐姆 |
12V@200mA |
|
小于500歐姆 |
15V@200mA |
|
小于900歐姆 |
24V@200mA |
值得注意的是，在選取輔助電源時，應當依據上表選擇電壓值最低的電源，這樣可以減少模塊自身發熱，從而達到輸出流受溫度的影響最小的效果。
輸出類型為電壓型（EMR-AO08-V，EMR-AO08-U）的輔助電源選擇與輸出電壓有關系，如下表：
|
型號 |
輔助電源選擇 |
|
-v：0-5V輸出 |
9V |
|
-U：0-10V輸出 |
15V |
電源的輸出電流不得小于輸出總電流值加上50mA。
性能測試
1 、命令響應測試
測試條件：命令使用功能碼03，一次讀取8個寄存器狀態，1位停止位，無校驗。
響應時間定義：RS485開始接收數據到RS485發送數據完成的時間。
測試儀器：示波器
|
波特率 |
響應時間（mS） |
波特率 |
響應時間（mS） |
|
1200 |
578 |
2400 |
292 |
|
4800 |
148 |
9600 |
76 |
|
19200 |
41 |
38400 |
23 |
|
57600 |
13 |
115200 |
8 |
注意：以上時間僅為設備級延時，且以上數據不會向上偏差5% 。用戶的POLLING時間還必須要加上PC的軟件接收和發送指令的延時。所謂接收指令延時是指軟件API函數發送出數據包到RS485收發器向RS485總線發出數據的第一位的延時；所謂發送指令延時是指RS485收發器向PC機發出最后一位數據到API函數接收到完整數據包的延時。該時間與PC機軟件和RS485轉換器（串口轉換器或串口服務器）有關。
2、波特率與線長測試
在實驗室環境中，在使用超5類網線（單根線電阻118歐姆）的情況下，線長1200米，終端匹配電阻120歐姆，數據位8位，停止位1位，無校驗，通訊速率可達115200bps 。
