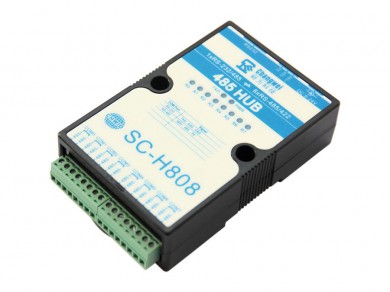

SC-H808
全隔離型8口RS485集線器
-
寬壓低功耗設計，工作電壓支持9~24V DC，最大工作電流：50mA（12V DC）；
-
兼容EIA/TIA的RS-232C、RS-485標準；
-
內置光電隔離器及DC/DC隔離模塊，隔離電壓高達2500Vrms/500VDC連續；
-
異步半雙工工作模式，數據自動流向控制設計，無需任何握手信號（如RTS、DTR等）；
-
無需設置，自動偵測波特率，完美覆蓋300~115200bps范圍；
-
內置快速瞬態電壓抑制保護器（TVS），15KV ESD突波保護，有效抑制閃電；
-
RS-485通訊接口提供每線600W的雷擊浪涌保護，具有短路保護；
-
每個RS-485接口支持最多32個設備、1.2km長距離通訊；
-
十個指示燈，實時直觀反映轉換器各通道當前運行狀態及錯誤指示；
-
外形小巧，安裝簡便，支持標準DIN導軌安裝固定；
-
工業級設計，適用于環境溫度-40℃到85℃、相對濕度5%到95%（無凝露）；
SC-H808光電隔離、防雷型RS-485總線分割/總線共享/集線器（HUB）是專為解決在復雜電磁場環境下RS-485總線大系統應用而設計的1路RS-232/485串口（總線接口）和8路RS-485（支線接口）之間隔離、雙向互轉的接口轉換器，兼容RS-232C、RS-485標準，能夠?qū)F(xiàn)有RS-232/485點對點串口通訊或手拉手總線結構轉變?yōu)榫哂卸喾种У男切徒Y(jié)構布線方式。
為了保證數據通訊的安全可靠，SC-H808采取了一系列的隔離保護措施：內置光電隔離器及DC/DC隔離模塊，能夠提供高達2500Vrms/500VDC連續的隔離電壓，內置快速瞬態電壓抑制保護器（TVS），可以有效地抑制閃電，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，提供每線600W的雷擊浪涌保護功率，可以有效的防止雷擊和共地干擾，防止雷擊浪涌引入轉換器及設備；各RS-485端口間的光電隔離保護措施，使得當RS-485設備遭遇雷擊或者故障產生時，出現問題的網段將被隔離，以確保其他網段的正常工作，這一性能大大提高了現有RS-485網絡的可靠性，有效縮短了網絡的維護時間；支持無限制多級級聯擴展，布線靈活，合理利用SC-H808可以幫助用戶設計出獨特的高可靠的RS-485系統，輕易改善RS-485總線結構、分割網段、提高通信可靠性。
SC-H808在RS-485工作模式，采用的判別電路能夠自動感知數據流方向，并自動的切換使能控制電路，輕松解決RS-485收發轉換時延問題；數據通訊速率支持范圍廣，完美覆蓋常用的300-115.2Kbps；所有RS-485接口均具備短路保護，每路最多支持32個RS-485設備接入、單路RS-485接口總線傳輸距離最長可達1200米；同時，SC-H808采取寬電壓電源供電設計，適用于9~24V DC供電，性能穩定可靠；并且機身設有電源指示燈及數據流向指示燈，便于用戶直觀了解通訊情況；標準DB9母頭的RS-232串口，以及接線端子形式RS-485接口，接線方便、操作簡便。已廣泛用于安防監控系統、停車場管理系統、門禁一卡通系統、高速公路收費系統、道路監控系統、電力采集系統等各類自動化與遠程監控應用，是一款性能卓越，價格優良的數據接口轉換產品。
應用領域：
-
智能樓宇控制系統、門禁考勤系統、停車場系統、一卡通管理系統；
-
機房動力環境監控系統、視頻監控系統、遠程分布數據采集系統；
-
高速公路收費系統、公共汽車收費系統、IC卡收費系統、交通控制系統；
-
工業自動化控制系統、遠程計算機監控系統、PLC編程及通信；
-
消防監控系統、電力監控系統、自助銀行系、POS機消費系統；
-
自動化電子生產設備、工控教學、產品測試、工程現場調試；
-
機械、消防、石化、建筑、電力、交通等各行業RS-232/485總線工業自動化控制系統。
SC-H808全隔離型8口RS485集線器 總線分割器 485共享器
|
通訊接口
|
RS-232
|
接口個數
|
1個
|
|
連接器類型
|
DB9母頭
|
|
信號
|
TXD、RXD、GND
|
|
RS-485
|
接口個數
|
9個：1個總線接口，8個支線接口
|
|
連接器類型
|
接線端子
|
|
RS-485信號
|
485+、485-、PE
|
|
負載能力
|
每路最多32個RS-485設備
|
|
傳輸距離
|
每路RS-485：0~1.2km
|
|
數據流向控制
|
自動流向控制
|
|
通訊波特率
|
300~115200bps
|
|
靜電防護
|
15KV ESD
|
|
防雷保護
|
每線600W
|
|
隔離保護
|
隔離電壓2500Vrms/500VDC連續
|
|
電源參數
|
電源規格
|
9～24V DC
|
|
功耗
|
<0.6W（12V DC：Imax=50mA）
|
|
隔離保護
|
隔離電壓2500Vrms，DC/DC隔離
|
|
工作環境
|
工作溫度
|
-25～85℃
|
|
儲存溫度
|
- 40～125℃
|
|
相對濕度
|
5～95%RH，不凝露
|
|
其他
|
尺寸
|
110mm*75mm*30mm
|
|
外殼材質
|
ABS工程塑料
|
|
安裝方式
|
標準DIN導軌安裝
|
|
保修
|
3年質保
|
|
