產品描述

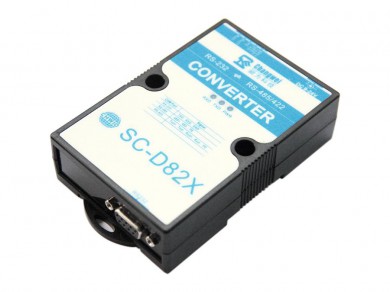

SC-D82X光電隔離、防雷型有源串口轉換器是通用的RS-232到RS-485 / 422雙向互轉轉換器，是專為擴展RS-232傳輸距離和通訊設備數量而設計的接口轉換器，兼容RS-232C、RS-485、RS-422標準，能夠?qū)味说腞S232信號轉換為平衡差分的RS-485或RS-422信號；內置光電隔離器及DC/DC隔離模塊，能夠提供高達2500Vrms/500VDC連續的隔離電壓，更加穩定、可靠、安全；內置快速瞬態電壓抑制保護器（TVS），可以有效地抑制閃電，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，可以有效的防止雷擊和共地干擾。并且極小的極間電容保證了RS-485 / 422接口的高速傳輸。SC-D82X光電隔離、防雷型有源串口轉換器內部帶有零延時自動收發轉換功能，無需任何握手信號（如RTS、DTR等），自動控制數據流方向，并且無需跳線即可實現半雙工（RS-485）、全雙工（RS-422）模式自動轉換，無需對以前基于RS232的工作方式作任何軟件的修改，即插即用，確保適合現有的通信軟件和接口硬件。

SC-D82X光電隔離、防雷型有源串口轉換器具有一個RS-232接口和一個RS-485 / 422接口，其中RS-232接口端為一個標準DB9母頭，可與兼容RS-232C標準接口設備相連；RS-485 / 422端為5位接線端子，螺絲壓線固定方式，接線方便。

SC-D82X光電隔離、防雷型有源串口轉換器操作簡便，使用靈活，支持可靠的點到點、點到多點的通信連接應用，其中點到多點可支持最多32個RS-485或者RS-422接口設備；數據通訊速率支持范圍廣，完美覆蓋常用的300-115.2Kbps；機身設有電源指示燈及數據流向指示燈，便于用戶直觀了解通訊情況；通訊方式支持RS-232到RS-485，RS-232到RS-422的雙向互轉。

應用領域：

• 智能樓宇控制系統、門禁考勤系統、停車場系統、一卡通管理系統；
• 機房動力環境監控系統、視頻監控系統、遠程分布數據采集系統；
• 高速公路收費系統、公共汽車收費系統、IC卡收費系統、交通控制系統；
• 工業自動化控制系統、遠程計算機監控系統、PLC編程及通信；
• 消防監控系統、電力監控系統、自助銀行系、POS機消費系統；
• 自動化電子生產設備、工控教學、產品測試、工程現場調試；
• 機械、消防、石化、建筑、電力、交通等各行業RS-232/485總線工業自動化控制系統。
