產品描述

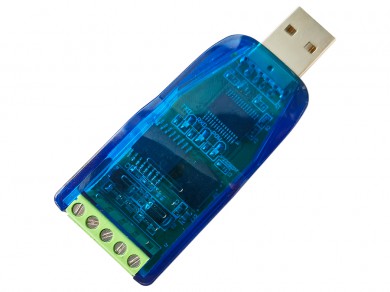

SC-U685E工業級磁隔離USB<—>RS-485轉換器是專為解決在復雜電磁場環境下通過USB口擴展RS-485總線通訊的工業應用而設計的通信轉換器。

為了保證數據通訊的安全可靠、在惡劣環境下的穩定工作，SC-U685E采取了一系列的隔離保護措施：采用可靠、優質的FTDI公司的FT232 USB方案；采用ADI公司的隔離485芯片，在USB接口與RS-485接口之間，提供2500V的隔離保護、15KV ESD保護；內置DC/DC隔離電源模塊，能夠提供高達3000V的隔離電壓；內置PPTC浪涌保護、快速瞬態電壓抑制保護器（TVS），可以有效地抑制閃電，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，提供600W的雷擊浪涌保護功率，可以有效的防止雷擊和共模干擾，防止雷擊浪涌引入轉換器及設備，有效保護主設備端口。

SC-U685E的RS-485通訊，采用的判別電路能夠自動感知數據流方向，并自動的切換使能控制電路，輕松解決RS-485收發轉換時延問題；數據通訊速率支持范圍廣，全面覆蓋常用的300-115.2Kbps；RS-485具有具備短路、開路保護，每路支持多達256個RS-485設備接入、總線傳輸距離可長達1200米；并且機身設有電源指示燈及數據收發指示燈，便于用戶直觀了解通訊情況；接線端子形式的RS-485接口，接線方便、操作簡便；并可對外提供5VDC電源輸出。廣泛用于安防監控系統、停車場管理系統、門禁一卡通系統、高速公路收費系統、道路監控系統、電力采集系統等各類自動化與遠程監控應用，是一款性能卓越，價格優良的數據接口轉換產品。

應用領域：

• 智能樓宇控制系統、門禁考勤系統、停車場系統、一卡通管理系統；
• 機房動力環境監控系統、視頻監控系統、遠程分布數據采集系統；
• 高速公路收費系統、公共汽車收費系統、IC卡收費系統、交通控制系統；
• 工業自動化控制系統、遠程計算機監控系統、PLC編程及通信；
• 消防監控系統、電力監控系統、自助銀行系、POS機消費系統；
• 自動化電子生產設備、工控教學、產品測試、工程現場調試；
• 機械、消防、石化、建筑、電力、交通等各行業RS-485總線工業自動化控制系統。

規格參數

技術支持

驅動安裝與說明

請加微信18926058761 索取本產品驅動。

（1）Windows和其他操作系統的非安裝板驅動安裝說明詳見《usb轉485（隔離型）驅動安裝說明.pdf》；

（2）Windows安裝版驅動說明：將SC-U685E插入電腦，解壓縮并運行CDM212364_Setup.exe安裝文件，根據提示安裝驅動；

（3）驅動安裝完成后，重新插拔SC-U685E，系統將虛擬出一個串口（如com1），打開我的電腦—>設備管理器—>端口中查看此虛擬串口屬性，務必將com端口號更改為1-7內，端口號過大可能會影響穩定性（部分軟件無法識別com8及以后的串口號）。

引腳說明與接線

注意：VCC和第一個GND當且僅當需要對外供電時候才接，可對外提供大約5VDC小功率供電，千萬不要在VCC和GND接口上接入任何電源，否則將導致本設備損壞?。?！
