產品描述

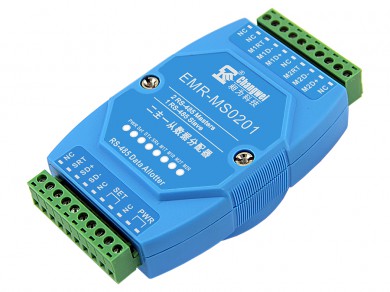

EMR-MS0201為工業級全隔離型二主一從485數據分配器，用于解決客戶現場項目中RS485雙主機監控應用，通過EMR-MS0201級聯擴展，還能解決更多主機監控下的RS485系統多主多從應用功能。

EMR-MS0201具有2路隔離的主站RS485接口和1路隔離的從站RS485總線接口，其中從站總線接口最多可連接254個RS485從站設備、最長支持1.2km總線距離。當RS485主站分別接入EMR-MS0201的主站接口后，EMR-MS0201將對各主站下發的數據進行排隊管理，從而實現2臺主機同時與下位485從站設備通訊而又不會產生總線數據沖突，真正實現RS485系統中多上位機同時和多下位從站設備之間的通信應用。

EMR-MS0201采用均衡算法，使得每個主站RS485通道的數據都有機會轉發給從站RS485通道，當一個主站RS485通道轉發完畢并接收完數據后，另一個主站RS485通道的數據隨即轉發到從站RS485通道，這使得從站RS485通道的總線帶寬被允分利用；EMR-MS0201采用收到即發出的模式進行數據轉發，大大降低了設備在總線上的插入延時，極大提高了雙（多）主機巡檢效率。

針對工業應用，EMR-MS0201采用隔離的RS485通訊接口設計，避免工業現場信號對EMR-MS0201通訊接口的影響； EMR-MS0201采用高速處理芯片，具有強勁的數據處理能力；看門狗電路設計，在出現意外時能夠自動復位EMR-MS0201，ESD、過壓、過流保護設計，確保系統長期運行穩定可靠。EMR-MS0201具有很好的易用性，設置簡便，并在每一路RS485通訊接口集成可供選擇是否啟用的終端電阻，便于用戶在遇到回波干擾問題時啟用；EMR-MS0201具有良好的擴展性能，可通過多級級聯方式擴展主站設備數量，從站總線具有更強的負載能力，可支持至多254個RS485設備在線通訊，輕松靈活實現現場多變的多主多從項目應用。

應用領域：

• 智能樓宇控制系統、門禁考勤系統、停車場系統、一卡通管理系統；
• 機房動力環境監控系統、視頻監控系統、遠程分布數據采集系統；
• 高速公路收費系統、公共汽車收費系統、IC卡收費系統、交通控制系統；
• 工業自動化控制系統、遠程計算機監控系統、PLC編程及通信；
• 消防監控系統、電力監控系統、自助銀行系、POS機消費系統；
• 自動化電子生產設備、工控教學、產品測試、工程現場調試；
• 機械、消防、石化、建筑、電力、交通等各行業RS-232/485總線工業自動化控制系統。

規格參數

概念說明：

?插入延時：假設RS485系統主機與從機直接連接時，主機在發送命令開始至接收到反饋數據的時間為T1；當只有一個RS485系統主機與本數據分配器主機端口相連，本數據分配器從機端口與從機相連時，主機在發送同樣命令開始至接收到反饋數據的時間為T2，那么T2-T1就是插入延時。

?接收幀間間隔：在同一個RS485通道上的數據在發送時候，兩幀數據幀之間是要求有間隔的，此即為接收幀間間隔。此接收幀間間隔是用來判斷數據是否為一幀完整的數據幀的依據，只有當兩幀數據之間的間隔達到和超過此接收幀間間隔時，才會被判斷為兩幀數據。

?發送幀內間隔：在RS485總線上，每一幀數據是要求連續發送的，數據幀內字符間距不能大于發送幀內間隔，否則就不被認為是一個正常的數據幀。EMR-MS0201能保證收到的同一幀數據在轉發時，幀內每一個數據的間隔不會大于1.5個字符。
