產品描述

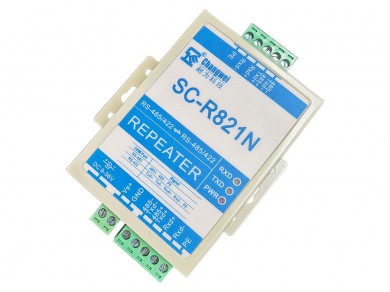

SC-R821N光電隔離型有源串口中繼器是通用的RS-485 / 422信號隔離、中繼、放大器，能夠隔離RS-485 / 422上下位設備、延長RS-485 / 422總線網絡通信距離、增加RS-485 / 422總線網絡設備數量，并具有RS-485與RS-422通訊接口轉換功能，是專為RS-485 / 422通訊隔離和擴展RS-485 / 422傳輸距離、通訊設備數量而設計的接口轉換器。內置光電隔離器及DC/DC隔離模塊，能夠提供高達3000Vrms的隔離電壓，更加穩定、可靠、安全；內置快速瞬態電壓抑制保護器（TVS），可以有效地抑制閃電，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，可以有效的防止雷擊和共地干擾。并且極小的極間電容保證了RS-485 / 422接口的高速傳輸。SC-R821N光電隔離型有源串口中繼器內部帶有零延時自動收發轉換功能，無需任何握手信號（如RTS、DTR等），自動控制數據流方向，并且無需跳線即可實現半雙工（RS-485）、全雙工（RS-422）模式自動轉換，即插即用，確保適合現有的通信軟件和接口硬件。

SC-R821N光電隔離型有源串口中繼器具有兩個RS-485 / 422接口， 無輸入、輸出之分，各為5位接線端子，螺絲壓線固定方式，接線方便。

SC-R821N光電隔離型有源串口中繼器具有兩組電源接口，一組為圓口火牛座，另一組為2Pin接線端子形式，實際使用時，兩者二選一使用（千萬不可同時使用，否則將造成設備燒毀?。。。?。

SC-R821N光電隔離型有源串口中繼器操作簡便，使用靈活，支持可靠的點到點、點到多點的通信連接應用，其中點到多點可支持最多32個RS-485或者RS-422設備、每端最大通訊距離1.2km；數據通訊速率支持范圍廣，完美覆蓋常用的300-115.2Kbps；機身設有電源指示燈及數據流向指示燈，便于用戶直觀了解通訊情況；通訊方式支持RS-485到RS-485，RS-485到RS-422，RS-422到RS-422的雙向隔離與互轉。

應用領域：

• 智能樓宇控制系統、門禁考勤系統、停車場系統、一卡通管理系統；
• 機房動力環境監控系統、視頻監控系統、遠程分布數據采集系統；
• 高速公路收費系統、公共汽車收費系統、IC卡收費系統、交通控制系統；
• 工業自動化控制系統、遠程計算機監控系統、PLC編程及通信；
• 消防監控系統、電力監控系統、自助銀行系、POS機消費系統；
• 自動化電子生產設備、工控教學、產品測試、工程現場調試；
• 機械、消防、石化、建筑、電力、交通等各行業RS-485/422總線工業自動化控制系統。
