產品描述

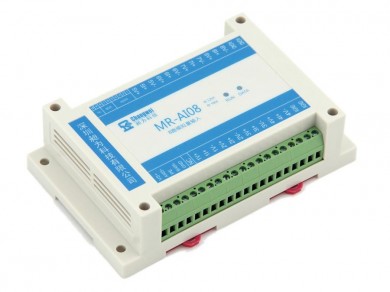

MR-AI08為RS485型隔離8通道模擬量輸入（AI）信號采集設備：每個通道可輸入不同類型信號，支持標準的0～5V、1～5V電壓信號和0～20mA、4～20mA電流信號輸入，以及其它不超過5V電壓、20mA電流的非標準信號輸入；AI具有斷線檢測功能。

針對工業應用，MR-AI08模擬信號放大采樣電路與主電路隔離，有效抑制現場干擾；看門狗電路設計，在出現意外時能夠自動復位MR-AI08；ESD、過壓、過流保護設計，確保系統長期運行穩定可靠；隔離的RS485通訊接口設計，避免工業現場信號對MR-AI08通訊接口的影響；具有通訊超時檢測功能；標準Modbus RTU通訊協議，使得用戶可以更加輕松實現與廣泛 SCADA軟件、HMI 設備及支持Modbus RTU協議的PLC等設備和系統的整合應用；免費提供協議和示例代碼，使您的二次開發更加靈活、簡便、高效。

特殊版本說明

MR-AI08目前具有2個特殊版本：

一個MR-AI08的16位分辨率版，此版本除分辨率不同外，其余基本與常規版本（12位分辨率版）相同；

另外一個版本用于模擬量信號RS485總線傳輸應用，即模擬量信號采集后轉為RS485信號傳輸，到遠端后再還原為模擬量信號輸出，支持0-5V、1-5V、0-20mA、4-20mA信號傳輸及互轉。此版本為模擬量信號RS485傳輸控制器版本（以下簡稱主控版），去除了斷線檢測功能，需與MR-AO08（RS485型8路模擬量輸出模塊）配對使用，具體說明如下：

①MR-AI08主控版中指定需聯動進行模擬量信號傳輸?shù)膶Χ?a href="/products/distributed-io/rs485-series/80.html" title="MR-AO08智能八路模擬量輸出電壓0-5V電流0-20mA信號發生器">MR-AO08地址：利用ModScan32等第三方軟件，在MR-AI08主控版地址撥碼為非0時，可對其寄存器地址30002進行1~31范圍寫值，該寄存器所存地址為與之通訊的對端MR-AO08的從站地址；當MR-AI08主控版地址重新置于0，并斷電后重新上電，它將與30002寄存器地址中設定的地址所對應的MR-AO08實現模擬量信號傳輸；

②按①中的方法依次設置每一對MR-AI08主控版和MR-AO08，各MR-AO08地址碼必須不相同；

③注意事項：

• 所有MR-AI08主控版必須放置在RS485總線的同一端；
• 所有MR-AI08主控版地址碼都為0；
• 所有MR-AO08地址碼必須不一樣，且支持地址范圍為1~31，理論上最多可實現單方向8*31=248路模擬量信號的傳輸；
• 因RS485通訊為半雙工模式，在超過1對MR-AI08主控版和MR-AO08置于同一總線時，將有較小幾率出現模擬量信號傳輸異常的情況，因此，若非特殊應用，不推薦在同一RS485總線上放置2對及以上的MR-AI08主控版和MR-AO08模塊進行模擬量信號傳輸。
