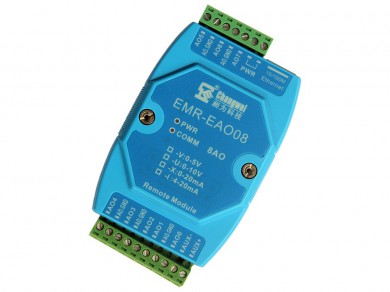

EMR-EAO08系列
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
模擬量 輸出 接口 （AO） |
分支型號 |
EMR-EAO08-V |
EMR-EAO08-U |
EMR-EAO08-I |
EMR-EAO08-X |
|
|
輸出范圍 |
0-5V |
0-10V |
4-20mA |
0-20mA |
||
|
通道數 |
8（系統隔離電壓1500VDC） |
|||||
|
輸出負載 |
100mA |
<510Ω（輔助電源15V） |
||||
|
DAC分辨率 |
12位 |
|||||
|
測量誤差 |
0.2%（25℃，滿量程） |
|||||
|
溫度漂移 |
小于50ppm/℃ |
|||||
|
網絡 通信 參數 |
接口類型 |
RJ45 以太網口 |
||||
|
速率 |
10/100M自適應 |
|||||
|
通信協議 |
Modbus TCP / Modbus UDP |
|||||
|
嵌入?yún)f(xié)議 |
ARP，ICMP，IP，TCP，UDP，DHCP，DNS |
|||||
|
設置方式 |
設置程序 |
|||||
|
網口 保護 |
ESD保護 |
15KV |
||||
|
隔離電壓 |
1500VDC |
|||||
|
浪涌保護 |
600W |
|||||
|
電源 參數 |
電源規格 |
主電源輸入電壓 |
12～24V DC，無極性接入 |
|||
|
輔助電源輸入電壓 |
15~28VDC ①，反接保護 |
|||||
|
功耗 |
主電源 |
<2.0W（24VDC：Imax=60mA） |
||||
|
輔助電源 |
由所有AO輸出電流決定，Imax=170mA |
|||||
|
電源過壓、過流 |
主電源防護 |
60V，800mA |
||||
|
輔助電源防護 |
30V，200mA |
|||||
|
浪涌保護 |
600W |
|||||
|
工作 環境 |
工作溫度 |
-25～75℃ |
||||
|
儲存溫度 |
- 40～125℃ |
|||||
|
相對濕度 |
5～95%RH，不凝露 |
|||||
|
其他 |
尺寸 |
124.5mm*72.0mm*43.5mm（含端子和卡槽板） |
||||
|
外殼材質 |
ABS工程塑料 |
|||||
|
安裝方式 |
標準AIN導軌安裝或螺絲安裝 |
|||||
|
保修 |
3年質保 |
|||||
注① ：需外加輔助電源供電，以增強AO輸出的負載能力，且建議輔助電源與主電源使用不同電源供電，以實現電源隔離效果。
支持的MODBUS TCP連接數量，如下表所示：
|
|
自動獲取IP地址 |
固定IP地址 |
|
使能端口映射（模擬量傳輸） |
5個 |
6個 |
|
禁止端口映射 |
6個 |
7個 |
