產品描述

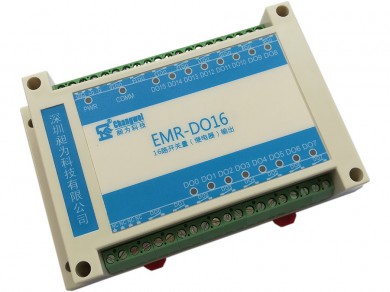

EMR-DO16為RS485型16通道開關量（繼電器）輸出（DO）模塊。模塊內部電路與開關量輸出電路之間采用繼電器隔離。

EMR-DO16具有16路隔離開關量（默認為A型繼電器）輸出通道，阻性負載觸點容量2A/24VDC、1A/120VAC、500mA/240VAC，感性負載觸點容量250mA/240VAC；上電初始狀態可設置（即可配置為常開觸點或常閉觸點）；高速處理芯片，具有強勁的數據處理能力；看門狗電路設計，在出現意外時能夠自動復位EMR-DO16，ESD、過壓、過流保護設計，確保系統長期運行穩定可靠。

同時，針對工業應用，EMR-DO16采用隔離的RS485通訊接口設計，避免工業現場信號對EMR-DO16通訊接口的影響；具有良好的擴展性能，同一總線上支持最多250個設備在線通訊；標準Modbus RTU通訊協議，支持多種常用功能碼，使得用戶可以更加輕松實現與廣泛 SCADA軟件、HMI 設備及支持Modbus RTU協議的PLC等設備和系統的整合應用；具有通訊超時檢測功能；并且，我們免費提供協議和示例代碼，使您的二次開發更加靈活、簡便、高效。

規格參數

技術支持

性能測試

1、命令響應測試

測試條件：命令使用功能碼03，一次讀取16個繼電器狀態（保持寄存器），1位停止位，無校驗。

響應時間定義：RS485開始接收數據到RS485發送數據完成的時間。

測試儀器：示波器

注意：以上時間僅為設備級延時，且以上數據不會向上偏差5% 。用戶的POLLING時間還必須要加上PC的軟件接收和發送指令的延時。所謂接收指令延時是指軟件API函數發送出數據包到RS485收發器向RS485總線發出數據的第一位的延時；所謂發送指令延時是指RS485收發器向PC機發出最后一位數據到API函數接收到完整數據包的延時。該時間與PC機軟件和RS485轉換器（串口轉換器或串口服務器）有關。

2、波特率與線長測試

在實驗室環境中，在使用超5類網線（單根線電阻118歐姆）的情況下，線長1200米，終端匹配電阻120歐姆，數據位8位，停止位1位，無校驗，通訊速率可達115200bps 。
