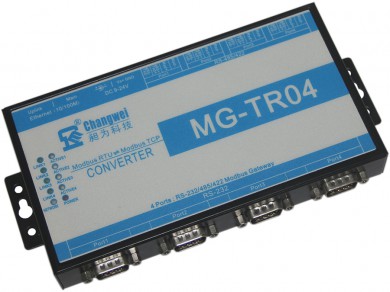

MG-TR04四路RS232/485/422
Modbus RTU和Modbus TCP協議轉換器

  • 4路RS232/485/422三合一串口,與TCP/IP網絡-10/100M互轉;
  • 支持Modbus TCP與Modbus RTU協議轉換;
  • 支持 Modbus RTU 端作為主站或者M(jìn)odbus TCP 端作為主站;
  • 支持多主機訪問,最多可連接 10 個 TCP 客戶端;
  • 支持 RS485、422 總線沖突調度機制,防止總線沖突;
  • 支持所有的 Modubus 功能碼和寄存器范圍;
  • 可作為普通的數據透明傳輸?shù)拇诜?wù)器使用,并支持虛擬串口工作模式;
  • 具有TCP Server、TCP Client、UDP(廣播/單播/組播)、虛擬串口Real Com Driver模式、點對點連接等操作模式;
  • 免費提供虛擬串口軟件,無需改動原有軟件即可實現聯網通訊;
  • 支持?jǐn)嗑W(wǎng)檢測機制,保證數據實時可達性, MG-TR04工作于TCP Client模式和 TCP Server 模式,均可在網絡斷開后自動重新建立連接;
  • 通過靈活的串口數據分幀設置,實現各種分包應用;
  • 支持跨網段、跨互聯網遠程查找和參數配置功能;
  • 具有良好的過流過壓、防反接保護功能;
  • 看門狗設計,穩定性高。

產品描述

MG-TR04是一款高性價比的工業級Modbus協議轉換網關(以下簡稱“Modbus網關” ),內嵌TCP/IP協議棧,提供Modbus RTU協議與Modbus TCP協議之間的雙向轉換,輕易使得 RS232/485/422 串口Modbus RTU設備立即具備與Modbus TCP以太網絡設備(如網絡型PLC、HMI、PC組態軟件等)接入功能。



MG-TR04向上提供1個10/100M以太網RJ45接口,向下提供4個標準RS232/485/422 串行口(4個RS232串口、4個RS422/485串口),RS485內嵌防雷保護,RS485/422和RS232可同時使用無需切換。MG-TR04支持ARP,IP,ICMP,TCP,UDP,DHCP協議,可輕松實現異地遠程設備監控; MG-TR04 也可作為普通串口服務器使用,支持背靠背成對使用,簡便實現串口通訊距離的網絡延伸;MG-TR04 還支持虛擬串口工作模式。

MG-TR04 具備了強大的多主機訪問支持功能和 RS485 總線沖突控制功能。 所謂多主機功能是指,MG-TR04 作為 Modbus TCP 服務器時可以支持多達 10 個 TCP 客戶端同時連接,多個 TCP 連接可以隨機性的訪問,MG-TR04 能夠分別對不同的連接給出正確應答,保證數據穩定不丟包。相對于 RS485 總線只能夠有一個主機進行訪問,MG-TR04 實現了“多主機”功能。MG-TR04 實現了 RS485 總線的沖突控制,防止了多主機時的串口總線搶占問題。

MG-TR04 能夠支持 Modbus 協議中的標準功能碼和寄存器地址范圍。

另外,將 MG-TR04 的“轉化協議”選擇為“無”,也可當作普通的透明傳輸?shù)乃拇诜?wù)器使用。即 MG-TR04 是一款 Modbus 網關和串口服務器的復合產品。但是不同于普通的串口服務器例如 NS101,MG-TR04 即使作為普通串口服務器模式下也可以支持“多主機”功能,可解決多個計算機或主站同時監控一個串口設備的難題。

多數應用情況是 MG-TR04 作為 Modbus 服務器,即作為 TCP Server 在 502 端口監聽,串口連接的是 RTU 設備,計算機 / PLC / HMI 作為主站通過 Modbus TCP 訪問 MG-TR04 連接的 RTU 設備,MG-TR04 負責進行協議轉化。但是,某些情況 Modubus RTU 設備也能夠作為主站,通過 MG-TR04 訪問 Modbus TCP 設備,此時 MG-TR04 作為 Modbus 客戶端,目的端口設置為 502。

其它功能包括: RS485 內嵌RS485防雷保護;RS485/422和 RS232 可同時使用無需切換。支持 DHCP動態IP獲取、虛擬串口等。MG-TR04支持通過級聯網口擴展為8 個串口、12個 串口、16個 串口,最多可擴展為32個串口。



應用領域
? 工業自動化系統;PLC控制與管理;
? 電信基站/ 機房動力環境監控系統;
? 樓宇自控/ 門禁一卡通/ 停車場/ 消防/ 安??刂葡到y(tǒng);
? 金融/ 證券交易系統/ 醫療自動化系統;
? 能源管理/ 電子電力/ 智能儀表監控系統;
? 軌道交通/ 智能交通系統;
? 工控教學應用遠程通訊;
? 零售業銷售點系統(POS);
? LED信息顯示設備;
? CNC管理;
? 智能家居系統。



關鍵詞:MG-TR04工業級四口RS232/485/422串口Modbus網關 Modbus RTU和Modbus TCP協議轉換器, 串口服務器, RS232轉以太網絡, 485轉RJ45, 串口轉網絡, Modbus協議轉換器, Modbus網關,Modbus RTU轉Modbus TCP

規格參數

MG-TR04工業級RS232/485/422四串口Modbus網關 Modbus RTU和Modbus TCP協議轉換器 參數列表

以太網接口

接口

2個RJ45插座(共2個網口,Main主網口和Uplink級聯擴展網口)

帶寬

10/100Mbps自適應

保護

內置2kV級浪涌保護

串口接口

類型

RS232/ RS485/422(每個串口都支持)

數量

4個

信號

RS232(DB9公頭):RXD,TXD,GND,CTS,RTS,DTR,DCR

RS485/422(接線端子):TXD+/485+,TXD-/485-,RXD+,RXD-

串口通訊參數

波特率

1200 ~ 115200 bps

數據位

6,7,8

停止位

1、2(6、7位數據位且無校驗時不支持1位停止位)

校驗

無校驗,停止位1且數據位8時支持奇、偶、標記、空格校驗

流量控制

RTS/ CTS,XON/XOFF,None

軟件特點

協議

ARP,IP,ICMP,TCP,UDP,DHCP

操作模式

TCP Server,TCP Client,UDP(廣播、單播、組播),Modbus協議轉換,虛擬串口,點對點/ 點對多連接

設置方式

CHWIO VCom工具

通訊方式

TCP/ UDP socket,虛擬串口,Modbus RTU/Modbus TCP轉換

驅動支持

Windows 98/ME/2000/XP/2003/Vista /Windows 7 32位/64位

電源需求

接口類型

2組(5.5mm標準電源插座(火牛座,內+外-)及2Pin端子)

工作電壓

9~24VDC(推薦9VDC)

工作電流

< 600mA(9V DC)

工作環境

操作溫度

-40℃~85℃

存儲溫度

-45℃~165℃

環境濕度

5~95%RH不凝露

外觀

尺寸:L*W*H

197mm(含固定板)×95mm(未含端子和DB9頭)×26mm

其他

質保期限

3年





技術支持

在此輸入內容

相關下載

抱歉,此產品暫不提供下載
