EMR-M4480系列
4路開關量輸入 4路開關量(繼電器)輸出 8路模擬量輸入

  • 4路開關量輸入,兼容開關觸點信號與80V DC以內電平信號,并具1kHz計數功能;
  • 4路隔離的開關量輸出通道,可設置上電初始狀態(即常開或常閉輸出類型),其阻性負載觸點容量2A/24VDC、1A/120VAC、500mA/240VAC,感性負載觸點容量250mA/240VAC;最小負載1mA 5VDC;
  • 8路模擬量輸入,具有0~5V(-V)、0~10V(-U)、0~20mA(-X)、4~20mA(-I)四種(訂購時請指定具體輸入類型);
  • 開關量輸入、開關量輸出、模擬量輸入與系統隔離;
  • 模擬量輸入為12位分辨率,0.2%測量誤差;
  • AI輸入具有斷線檢測功能;支持上位機/上位軟件對模塊掉電檢測及復位判斷功能;
  • DO上電初始狀態可設置;
  • Modbus RTU通信協議,支持1、2、3、4、5、6、15、16功能碼;
  • 485地址范圍支持1-254(同一總線上最多支持250個設備);
  • RS485通訊接口提供光電隔離及每線600W浪涌保護;
  • 電源具有無極性輸入功能;
  • 具有良好的過流過壓、反接保護功能;
  • 支持任意串口參數下強制初始化模塊串口參數及485地址設置功能

產品描述

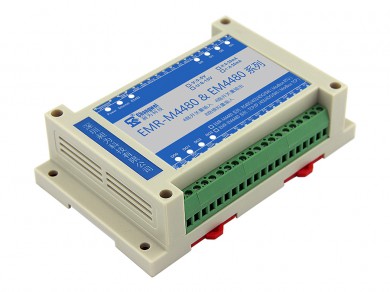

EMR-M4480系列模塊為RS485型4路開關量輸入(4DI)、4路繼電器輸出(4DO)、8路模擬量輸入(8AI)模塊,采用隔離RS485通訊、標準Modbus RTU協議,其中,RS485接口最多支持254個485設備、最長總線距離1.2km。根據模擬量輸入信號類型的不同,EMR-M4480系列具有4個分支型號,分別是EMR-M4480-V(其8AI為0~5V輸入)、EMR-M4480-U(其8AI為0~10V輸入)、EMR-M4480-I(其8AI為4~20mA輸入)、EMR-M4480-X輸入(其8AI為0~20mA輸入)。



EMR-M4480系列內部電路與現場模擬量輸入信號采用光耦隔離。EMR-M4480 系列具有4路開關量輸入通道,可實現干接點(開關觸點)信號及不高于80V DC濕接點(電平)信號的接入檢測及1kHz以內脈沖計數功能(計數器可配置成上升沿計數和下降沿計數);4路隔離的開關量輸出通道,可設置上電初始狀態(即常開或常閉輸出類型),其阻性負載觸點容量2A/24VDC、1A/120VAC、500mA/240VAC,感性負載觸點容量250mA/240VAC;8路模擬量輸入通道,分辨率為12位,并具有斷線檢測功能,模擬信號放大采樣電路與主電路隔離,有效抑制現場干擾;Cortex-M3高速處理芯片,具有強勁的數據處理能力;看門狗電路設計,在出現意外時能夠自動復位EMR-M4480系列,ESD、過壓、過流保護設計,確保系統長期運行穩定可靠。



同時,針對工業應用,EMR-M4480系列采用隔離的RS485通訊接口設計,避免工業現場信號對EMR-M4480系列通訊接口的影響;具有良好的擴展性能,同一總線上支持最多250個設備在線通訊;標準Modbus RTU通訊協議,支持多種常用功能碼,使得用戶可以更加輕松實現與廣泛 SCADA軟件、HMI 設備及支持Modbus RTU協議的PLC等設備和系統的整合應用;具有通訊超時檢測功能;并且,我們免費提供協議和示例代碼,使您的二次開發更加靈活、簡便、高效。



規格參數



模擬量

輸入接口

AI

分支型號

EMR-M4480-V

EMR-M4480-U

EMR-M4480-I

EMR-M4480-X

EMR-EM4480-V

EMR-EM4480-U

EMR-EM4480-I

EMR-EM4480-X

EMR-EM4480-V-G

EMR-EM4480-U-G

EMR-EM4480-I-G

EMR-EM4480-X-G

輸入范圍

0-5V

0-10V

4-20mA

0-20mA

通道數

8(系統隔離電壓2500VDC

輸入阻抗

1MΩ

<250 Ω

輸入保護

60VDC直流過壓保護

恒流40mA DC直流保護

ADC分辨率

12位

測量誤差

0.2%(25℃,滿量程)

寄存器刷新頻率

60Hz / 8通道

溫度漂移

小于50ppm/℃

數字量

輸入接口

DI

通道數

4(系統隔離電壓2500VDC

輸入類型

開關觸點信號或電平信號

高電平(數字1)

3.5VDC~80VDC

低電平(數字0

≤1 VDC

DI計數器占空比

12V:1kHz:45%~65%;500Hz:30%~70%

過壓/過流保護

DC80V / 10mA

ESD保護

15kV

浪涌保護

600W

數字量

輸出接口

DO

通道數

4(系統隔離電壓2500VDC

輸出類型

繼電器輸出:可設置常開或常閉,默認常開型(A型)

觸點容量

阻性負載:2A/24VDC,1A/120VAC,500mA/240VAC

感性負載:250mA/240VAC

最小負載:1mA/5VDC

動作時間

<10ms

釋放時間

<10ms

機械耐久性

10,000,000次@300次/分鐘

電耐久性(繼電器壽命)

100,000次@30次/分鐘

接觸電阻

0.1Ω(DC6V/1A)

EMR-EM4480 / EMR-EM4480-G

系列

網絡通信參數

接口類型

RJ45 以太網口

速率

10/100M自適應

通信協議

Modbus TCP

嵌入?yún)f(xié)議

ARP,ICMP,IP,TCP,UDP,DHCP,DNS

設置方式

設置程序

網口/RS485

通訊保護

ESD保護

15KV

浪涌保護

600W

隔離電壓

2500VDC

EMR-M4480 / EMR-EM4480-G

系列

RS485串口

通訊參數

接口類型

RS485

波特率

1200~115200bps可設置,默認為9600bps

數據位

8位

校驗位

奇校驗、偶校驗、無校驗(默認)

停止位

1位(默認)、1.5(無校驗)、2位(無校驗)

通訊協議

Modbus RTU

地址范圍

1~254(同一總線上最多支持250個設備)

電源參數

電源規格

12~24V DC,無極性接入

功耗

<10W(24VDC:Imax=400mA(所有繼電器同時動作))

浪涌保護

800W

電源過壓,過流

60V,800mA

工作環境

工作溫度

-25~75℃

儲存溫度

- 40~125℃

相對濕度

5~95%RH,不凝露

其他

尺寸

145mm*90mm*40mm

外殼材質

ABS工程塑料

安裝方式

標準AIN導軌安裝或螺絲安裝

保修

3年質保








技術支持
