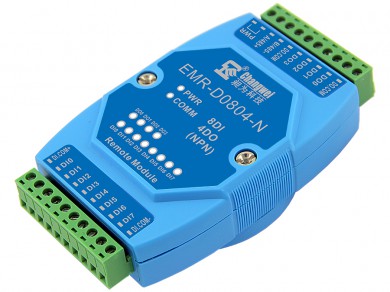

EMR-D0804-N
|
|
數字量 輸入接口 （DI） |
通道數 |
8（系統隔離電壓2500VDC） |
|
輸入類型 |
開關觸點信號或電平信號 |
|
|
高電平(數字1) |
3.5VDC～60VDC，5mA（24V） |
|
|
低電平(數字0） |
≤1VDC |
|
|
DI計數器占空比 |
12V：200Hz：40%~60%； 100Hz：30%~70% |
|
|
DI保護 |
過壓保護最高80VDC，吸收電流＜5mA |
|
|
數字量 輸出接口 （DO） |
通道數 |
4（系統隔離電壓1500VDC） |
|
輸出類型 |
開關量輸出（晶體管NPN開漏輸出） |
|
|
最大負載電壓 |
60VDC（阻性負載）/30VDC（感性負載） |
|
|
最大負載電流 |
200mA |
|
|
截止-漏電流 |
小于10μA |
|
|
導通-飽和電壓 |
0.8V（100mA）/ 0.4V（50mA） |
|
|
DO過流保護 |
400mA |
|
|
串口 通信參數 |
接口類型 |
RS485 |
|
波特率 |
1200～115200bps可設置，默認為9600bps |
|
|
數據位 |
8位 |
|
|
校驗位 |
奇校驗、偶校驗、無校驗（默認） |
|
|
停止位 |
1位（默認）、1.5（無校驗）、2位（無校驗） |
|
|
通訊協議 |
Modbus RTU（從站） |
|
|
地址范圍 |
1~254（同一總線上最多支持250個設備） |
|
|
串口保護 |
ESD保護 |
15KV |
|
隔離電壓 |
2500VDC |
|
|
浪涌保護 |
800W |
|
|
電源參數 |
電源規格 |
12～24V DC，無極性接入 |
|
功耗 |
<1W（24VDC且所有DO動作時：Imax＜45mA） |
|
|
浪涌保護 |
800W |
|
|
電源過壓，過流 |
60V，800mA |
|
|
工作環境 |
工作溫度 |
-25～75℃ |
|
儲存溫度 |
- 40～125℃ |
|
|
相對濕度 |
5～95%RH，不凝露 |
|
|
其他 |
尺寸 |
124.5mm*72.0mm*43.5mm（含端子和卡槽板） |
|
外殼材質 |
ABS工程塑料 |
|
|
安裝方式 |
標準DIN導軌安裝或螺絲安裝 |
|
|
保修 |
3年質保 |
